下地センサーは、間柱や胴縁を探知すると矢印型ライトの点灯と「ピー」というブザー音でお知らせします。この時、製品内部ではどのようなことが起こっているのでしょうか。

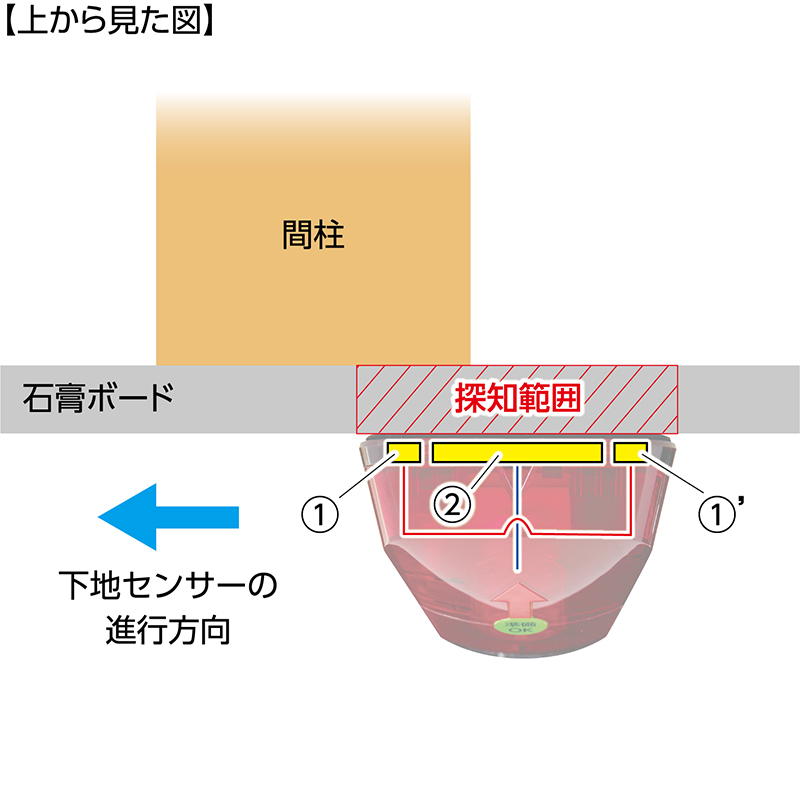

下地センサーの内部には図のような電極があり、電極①または①’と電極②の間に「壁より密度の高い物体が入った時の静電容量※の変化」を検知して、音と光でお知らせしています。このため、下地センサーで探せる下地は「壁と密着していることが条件」となります。
※2枚の電極に直流電流を流すことで片方の電極に蓄えられる電荷の量を静電容量といい、この電極に物体が近づくと静電容量が変化します。

「ツーバイフォー工法」とは、2インチ（38mm）×4インチ（89mm）などサイズが決まっている部材を柱として壁を建てる工法のことです。
「ツーバイフォー工法」の壁裏の構造は、間柱が303～455mm間隔で立ち、その上に石膏ボードが貼られています。現在では在来工法と並び日本の代表的な工法として広く普及しているので、最近の新しい住宅に多い構造です。

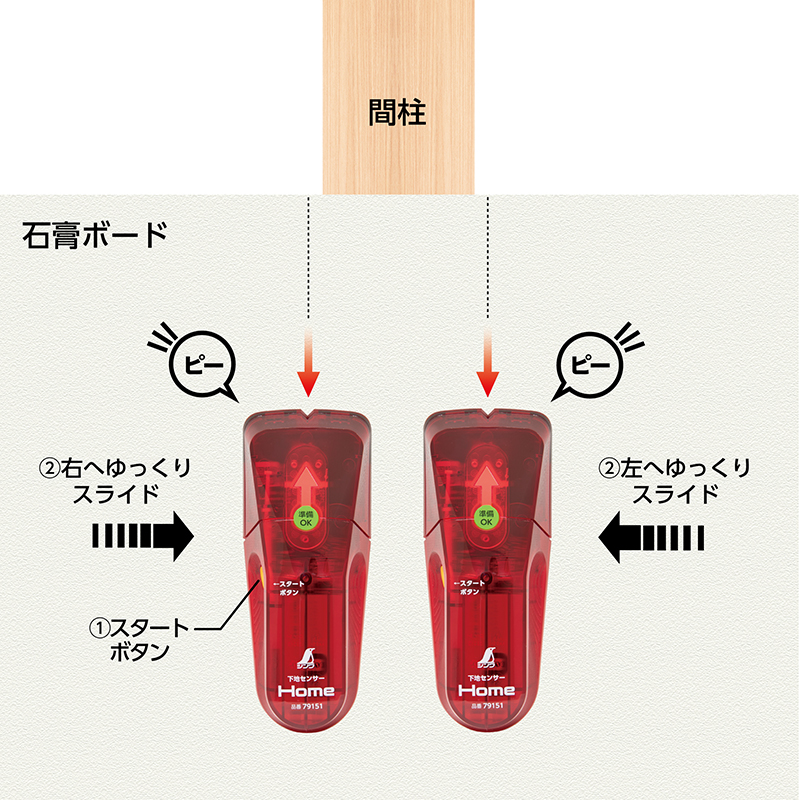

この場合、縦に並んでいる間柱を探すので、製品を縦にして使います。

①下地センサーを壁に当ててからスタートボタンを押します。これで探知できる状態になります。
②スタートボタンを押したまま左（または右）へゆっくりスライドし、電子音が鳴りランプが点灯した所が間柱の端部です。

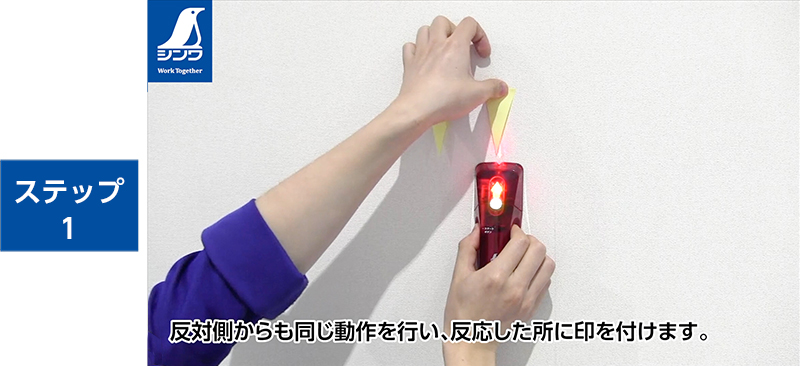

③電子音が鳴りランプが点灯した所に印を付けます。

左および右にスライドさせて付けた印と印の間に、間柱があることがわかります。

在来工法とは、日本で古くから用いられてきた伝統工法です。

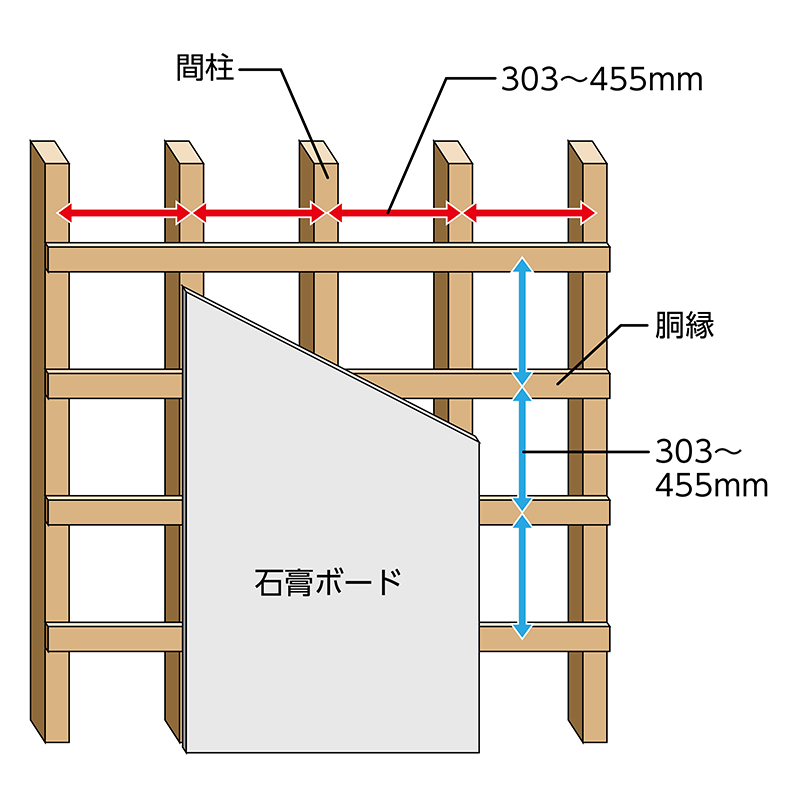

「在来工法」の壁裏の構造は、間柱が303～455mm間隔で立ち、胴縁という横材が303～455mmの間隔で据え付けられ、その上に石膏ボードが貼られています。

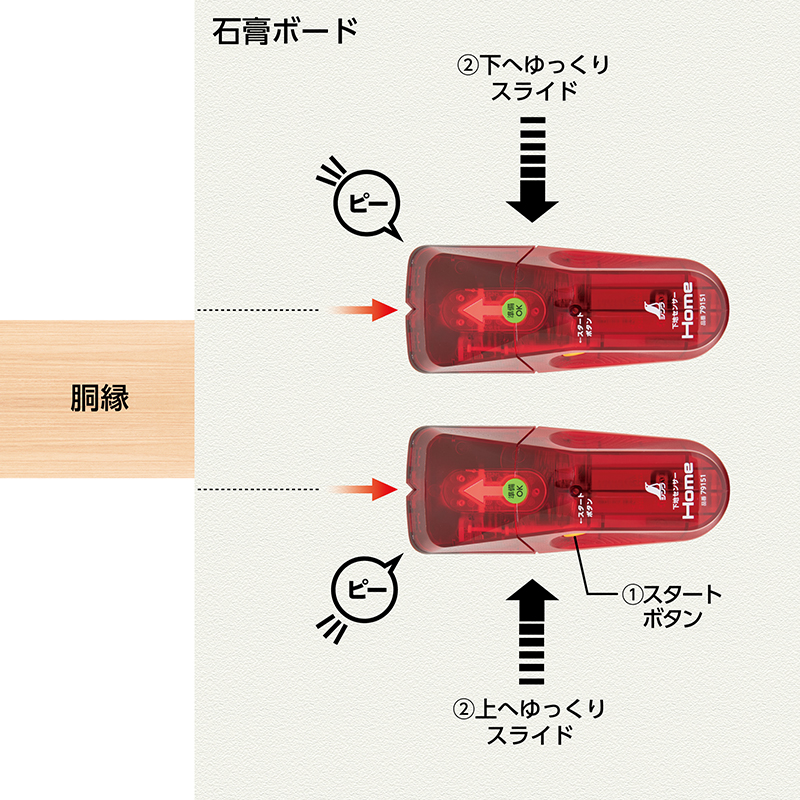

この場合、石膏ボードと密着しているのは横に並んでいる胴縁です。横に並んでいる胴縁を探す場合は、製品を横にして使います。

①下地センサーを壁に当ててからスタートボタンを押します。これで探知できる状態になります。
②スタートボタンを押したまま上（または下）へゆっくりスライドし、電子音が鳴りランプが点灯した所が間柱の端部です。
③電子音が鳴りランプが点灯した所に印を付けます。

上および下にスライドさせて付けた印と印の間に、胴縁があることがわかります。
