特長

●付属の受光器を使用することで、照射位置が見えにくい屋外などで使用できます。※1

●本体に付けても外しても充電できる着脱式のリチウムイオンバッテリーを採用しました。

●本体と受光器は、防塵・防水性能IP66です。※2

●水平出し、鉛直出しが可能です。

●4段階でライン幅照射ができるスキャンモード付です。

●本体の回転を止めて、ポイント照射ができるポイントモード付です。

●設置後本体が不意に動いた場合、停止する衝突検知モード付です。

●手動モードでX軸、Y軸を±5°の範囲で傾斜可能です。

※1 ご使用になる作業環境や測定位置により正しく検知できないことがあります。

※2 防塵性能：塵埃が侵入しません。防水性能：いかなる方向からの強力なジェット噴流水によっても有害な影響を受けません。

仕様

●受光器（付属品）

デジタル受光器

●光源

可視光レーザーダイオード

●出力

4.5mW以下（クラス3R JIS C 6802：2018）

●波長

515～530nm（緑）

地墨ポイント645～655nm（赤）

●測定範囲

直径800m（半径400m）

●水平精度

5～35℃：±10″（100mで±5mm）

それ以外：±20″（100mで±10mm）

●鉛直精度

5～35℃：±15″（100mで±7.5mm）

それ以外：±30″（100mで±15mm）

●使用温度範囲

－10～45℃

●自動整準範囲

±5°

●傾斜時警告

自動整準範囲を越えると回転ヘッド停止、バッテリー残量警告ランプ点灯

●回転速度

600／300／150／0rpm

●スキャン幅

15°／50°／100°／220°

●電源

着脱式リチウムイオンバッテリー、ACアダプター

●バッテリー容量

3,200mAh

●連続使用可能時間

23時間

●バッテリー残量警告

使用中にバッテリー残量警告ランプが点滅

●防塵・防水性能

IP66※

※防塵性能：塵埃が侵入しません。防水性能：いかなる方向からの強力なジェット噴流水によっても有害な影響を受けません。

●本体サイズ

高さ180×巾138×奥行き210mm

●製品質量

1,740g

●三脚取付ねじ

5/8インチ

●付属品

収納ケース

受光器

単3アルカリ乾電池 4本（受光器用）

受光器ホルダー

レーザーメガネ

充電アダプター（USB Type-C）

着脱式リチウムイオンバッテリー（予備）

リモコン

単4アルカリ乾電池 2本（リモコン用）

【リモコン】

●赤外線照射距離

最大20m

●電源

単4アルカリ乾電池 2本

（付属の電池はモニター用のため、寿命が短い場合があります。）

●本体サイズ

132×44×23mm

●製品質量

60g（電池含）

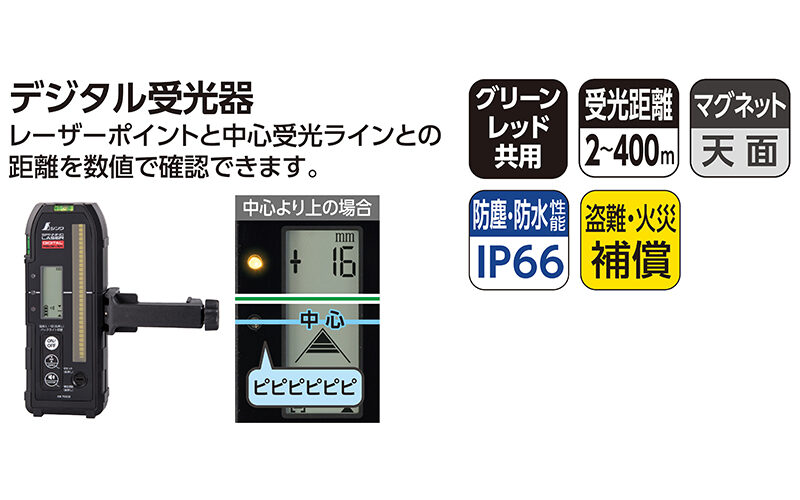

【デジタル受光器】

「品番70838 デジタル受光器 スピニングレーザー H-3・HV-3用 ホルダー付」の取扱説明書はこちら
